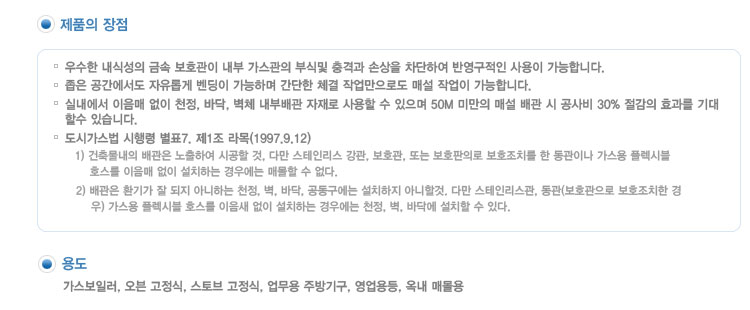

    호칭경
    (일반호칭)
    내경
    (mm)
    외경
    (mm)
    나사의
    호칭
    최소곡률
    반경(mm)
    제품길이
    13A(15A) 13.9 17.8 PT 1/2" 30 500, 700, 900
    1000, 1200, 1500
    2000, 3000, 5000
    10000, 20000, 50000
    19A(20A) 20.4 25.5 PT 3/4" 40

    호칭경 튜브부분 스웨이징 부분
    외경 내경 산수/ft당 네크길이 네크외경
    8A(1/4") 0.494" 0.327" 115ea 0.225" 0.397"
    10A(3/8") 0.625" 0.425" 108ea 0.228" 0.500"
    15A(1/2") 0.736" 0.532" 102ea 0.319" 0.625"
    20A(3/4") 1.007" 0.760 89ea 0.600" 0.750"


    호칭경 길이
    Nom 12" Nom 18" Nom 24" Nom 30" Nom 36" Nom 48" Nom 60" Nom 72"
    8A(1/4") 10.25" 16.25" 22.25" 28.25" 34.25" 46.25" 58.25" 70.25"
    10A(3/8") 9.75" 15.75" 21.75" 27.75" 33.75" 45.75" 69.75"
    15A(1/2")

    호칭 외경mm) 내경mm) 두께 길이/롤
    10A3/8) 15.0 12.0 0.3t 주문에 따름
    15A(1/2) 18.0 14.5
    20A(3/4) 25.5 20.0
    25A(1/0) 32.0 25.5
    32A(1.1/4) 37.0 32.0

  •
    구분 시험항목 시험조건 결과
    호스 기밀시험 0.2kg/cm²에서 1분간 공기압 누설없음
    내압시험 8kg/cm²에서 1분간 수압 이상없음
    내안전성시험 내인장력 180kg에서 인장 하중을 5분간 이상없음
    기밀성 인장 시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
      튜브 내충격성 2kg의 강구를 1m 높이에서 낙하 이상없음
    내충격성 기밀성 충격시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
    시험 이음쇠 충격성 135kg/cm²의 충격력 이상없음
      기밀성 충격시험후 0.2kg/cm²에서 1분간 공기압 누설없음
    비틀림강도 시험 내비틀림성 90도 비틀림을 1회당 10~20초의 균일한 속도로 이상없음
    좌우 각각 20회
    기밀성 비틀림 시험후 0.2kg/cm²에서 1분간 공기압 누설없음
    내구성 시험 반복부착 280~570kg/cm²의 힘으로 8회 이상없음
    기밀성 반복부착 시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
    내열성 시험 침지 118~122'C에서 30분간 이상없음
    기밀성 내열시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
    내응력 부식성 침지 염화나트륨과 아초산나트륨의 혼합액에 180도 굽혀서 14시간 침지 이상없음
    시험 기밀성 침지 시험후 0.2kg/cm²에서 1분간 공기압 누설없음
    유량 시험 입구합력 280mm H2O 길이에 따른 압력차로서 1.72
    공기를 흐르게 한다
    굽힘력 시험 90도 굽힘 2
    굽힘 시험 U자형 굽힘을 1회당 10~12초의 균일한 이상없음
    속도로 좌우 각 30회
    보호피막 밀착성 시험 굽힘시험 180도로 굽힘 15회 이상없음
    비틀림시험 90도로 비틀림 10회 이상없음
    내용액성 내세제성 2%n-라우릴벤젠슬폰산나트륨 수용액 이상없음
    35~45'C 에서 168시간
    내식용유성 대두유 20~30'C 에서 24시간 이상없음
    내고온식용유성 대두유 150~160'C에서 10초간 이상없음
    내식초성 45%초산수용액, 20~30'C 에서 24시간 이상없음
    내비눗물성 2% 라우릴산 나트륨 수용액에 35~45'C,24시간 이상없음
    내염소계 표백제성 0.2% 치아 염소산 나트륨 수용액, 35~45'C에서 168시간 이상없음
    난연성 5초간 가열 이상없음
    내냉열성 180도 굽힘(70'C, 2시간) - (상온, 30분이상)- 이상없음
    (5'C,2시간) - (상온, 30분이상) 5싸이클 반복
    내후성 션샤인 카본 아크조사 200시간, 연속 점등시간이 이상없음
    2460시간, 전압이 49~51
    이음쇠 내인장성 시험 상온 100kg의 인장력, 5분간 이상없음
    고저온 60'C 및 -5'C 65kg의 인장력, 5분간 이상없음


    주름관의 호칭지름 굽힘횟수(STS)
    15A 이하 20이상
    20A 15이상
    25A 이상 10이상

    수압(kgf/cm²) 5 10 15
    L(길이) 신장률(%이내) 0.5 0.5 1
    환산길이(mm) 1.5 1.5 3
    주(길이) L은 300mm로 한다

    주름관의 호칭지름 충격력N·cm(kgf·cm)
    15A 이하 1323.9(135)
    20A~32A 2059.4(210)

    주름관의 호칭지름 굽힘력 N(kgf)
    15A 이하 49(5) 이하
    20A 78(8) 이하
    25A 이상 108(11)이하

    수압(18kgf/cm²) 잔류 신장률
    신장률 시험 후 압력을 0.1% 이내
    제거한 후 신장률(²)

    수압(18kgf/cm² 팽창률
    관(³) 바깥지름에 대한(%) 0.5 이내


<
